AUTOMATE DE DECOUPE CFA0 GRAPHCUT

GraphCut est notre gamme d’automates de découpe. Ces automates de découpes sont de deux types, mono-pli et multi-plis. Développés depuis plus de 20 ans, ils permettent de faciliter le travail de découpe de nombreuses matériaux souples et techniques.

Les automates de découpe mono-pli existent en version statique ou dynamique (Convoyeur). Les automates de découpe multi-plis sont conçus avec un convoyeur comprenant des hauteurs de découpes compressées différentes en fonction des besoins.

Télécharger la BROCHURE GRAPHCUT

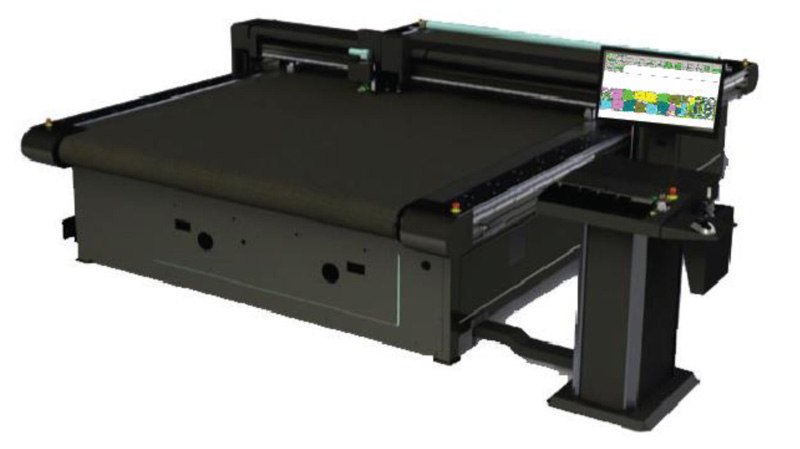

Graphcut® Mono-pli convoyeur

La solution GraphCut® Mono-pli convoyeur est une machine adaptée à la découpe de matériaux souple avec un approvisionnement automatique à la continue.

OPTIMISATION DE LA PRODUCTION

Cet automate assurera la totalité des découpes de votre atelier 24H/24 et 7J/7 si nécessaire.

Graphcut® Mono-pli convoyeur

PROCESSUS

La matière à découper est automatiquement alimentée par le convoyeur et le déchargement des pièces découpées se fait en bout de table sur une zone de déchargement définie par l’opérateur.
La poutre et la tête de découpe se déplacent sur les axes à l’aide d’un système de pignon crémaillère.
Un système de turbine, permettant de créer une dépression sur la table, assure l’immobilisation du matériau pendant la découpe pour obtenir la qualité de coupe requise.

CAPACITE et OUTILS

Cette machine est capable de découper, marquer et poinçonner à des vitesses allant jusqu’à 1.5 m/sec avec une précision de l’ordre de +/- 0.25 mm.

La gamme d’outils proposée sur cette machine comprend une lame tangentielle non motorisé, une lame rotative motorisée, une lame tangentielle oscillante,un poiçon, un système de marquage stylo et un système de marquage jet d’encre.
Cette gamme étendue offre la possibilité de découper des matériaux jusqu’à des épaisseurs de 15 mm.

PILOTAGE SIMPLE ET CONVIVIAL

Le logiciel VETICUT® vous offre de nombreuses fonctionnalités telles que :

  • L’optimisation des lignes communes
  • La modification des vitesses en ligne droite et en courbes

GraphCut multiplis Convoyeur®

GraphCut multiplis Convoyeur® est un automate de découpe simple d’utilisation, efficace et adapté à votre structure, quelle que soit la taille de vos séries.

OPTIMISATION DE LA PRODUCTION

Cet automate assurera la totalité des découpes de votre atelier 24H/24 si nécessaire.

GraphCut multiplis Convoyeur®

REDUCTION DES PERTES

Combiné à notre logiciel de placement Graphcut, il permet de minimiser les pertes matières tout en assurant un temps de découpe minimal.

REALISATION DE COUPES DE QUALITE

Son importante capacité de découpe (jusqu’à 75mm d’épaisseur compressés) vous assure une productivité optimale et une qualité incomparable, quelques soient le type de matière et la complexité des modèles.

PILOTAGE SIMPLE ET CONVIVIAL

Le logiciel VETICUT® vous offre de nombreuses fonctionnalités telles que :

  • La gestion des lignes communes
  • L’optimisation de l’affutage
  • La transformation des courbes en arc
  • L’affichage du temps prévisionnel de fin de découpe
  • La gestion des fichiers matières
  • L’optimisation de la stratégie de découpe
Télécharger la BROCHURE de l'Automate de découpe Graphcut

Démonstration de l’automate de découpe GraphCut® version dynamique ( avec convoyeur)
